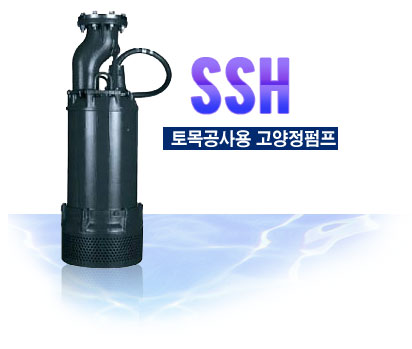

용도

  • 토목공사용

특징

  • 대형 토목공사의 대용량 고양정 배수
  • 대단위 집수정의 급배수
  • 조선소 및 광산의 용수 취수 및 배수
  • 쓰레기 매립장의 침출수 배수

표준사양

제조설비
구 경
ø mm 		형식
Pump
Model 		출력
Out-Put
(kw) 		전양정
Head
(m) 		토출량
Capacity
(㎥/min) 		회전수
RPM 		중량
Weight
(kg)
100 SSH-4-220H 22 60 1.0 3600 400
150 SSH-6-220L 22 35 2.0 3600 400
SSH-6-300H 30 60 1.4 " 530
SSH-6-370H 37 60 2.0 " 550
SSH-6-450H 45 60 2.5 " 750
SSH-6-550H 55 90 2.0 " 830
SSH-6-750H 75 120 1.5 " 830
SSH-6-900H 90 120 2.0 " 950
SSH-6-1100H 110 160 2.0 " 990
200 SSH-8-300L 30 35 3.0 " 530
SSH-8-370L 37 35 3.6 " 660
SSH-8-450L 45 35 4.5 " 750
SSH-8-550L 55 50 4.0 " 780
SSH-8-750L 75 60 4.5 " 830
SSH-8-900L 90 60 5.5 " 950
SSH-8-1100L 110 80 4.5 " 990

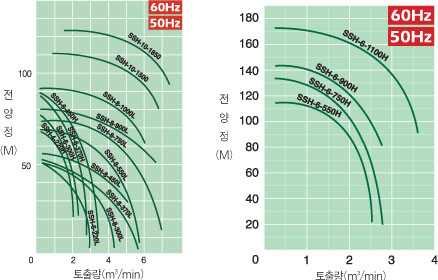

성능곡선도

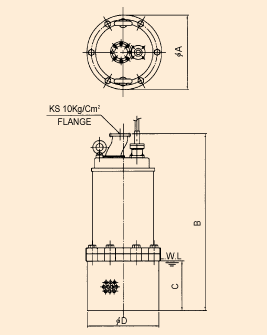

외형치수도

외형치수도
형식 구경
Size 		A B C D
SSH-4-220H 100mm 486 1281 190 470
SSH-6-220L 150mm 486 1316 190 470
SSH-6-300H 486 1316 190 470
SSH-6-370H 620 1663 230 594
SSH-6-450H 620 1663 230 594
SSH-6-550H 620 1663 230 594
SSH-6-750H 620 1663 230 594
SSH-6-900H 850 2250 360 750
SSH-6-1100H 850 2250 360 750
SSH-8-300L 200mm 486 1406 190 470
SSH-8-370L 620 1708 230 594
SSH-8-450L 620 1708 230 594
SSH-8-550L 620 1708 230 594
SSH-8-750L 620 1708 230 594
SSH-8-900L 850 2269 370 750
SSH-8-1100L 850 2269 370 750

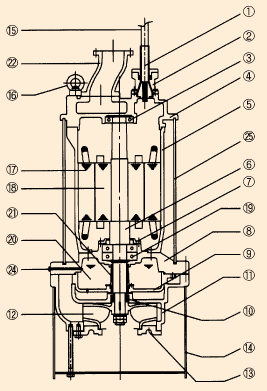

구조단면도

구조단면도
품번 품명 재질 품번 품명 재질
1 CAB TYPE CABLE - 14 STRAINER SS400
2 STUFFING BOX GC200 15 PROTECTED N.B.R
3 UPPER BEARING STB2 16 EYE BOLT SS400
4 MOTOR BRACKET GC200 17 STATOR S-60
5 MOTOR FRAME GC200 18 ROTOR S-60
6 MOTOR SHAFT STS410 19 LOWER BEARING STB2
7 BEARING COVER GC200 20 OIL TURBINE OIL
8 BEARING HOUSING GC200 21 MECHANICAL SEAL SIC/SIC
9 OIL CHAMBER GC200 22 FLANGE SS400
10 OIL SEAL N.B.R 24 OIL BOLT SS400
11 PUMP CASING GC200 25 OUT CASING SPP
12 IMPELLER GCD500 .
 .
 .
13 SUCTION COVER GCD500 .
 .
 .
