홈HOME > 제품소개 > 모래자갈이송펌프

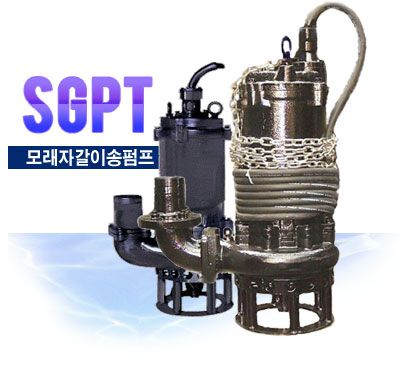

용도

  • Impeller 하부에 설치된 특수 Cutter Fan 에 의하여 침전 축적된 토사, 곤죽흙 등을 교반하면서 배출하 수 있다. 또 특수강 소재를 사용하므로 내구성이 강하다
  • 준설작업에 의하여 토사 곤죽흙의 채취, 배출, 구조설비의 슬러지 및 스케일이 포함된 용수 및 레미콘 플랜트 배출설비 등에 최적이다

특징

  • 지하철, 고층건물 지하실 공사
  • 항만, 하천공사의 준설작업
  • 모래채취용
  • 상수도 침전시 청소용
  • 제철소 용제 청소용
  • 화물선 선저청소용
  • 레미콘 공장 재활용 플랜트 설비용

표준사양

제조설비
구 경
ø mm 		형식
Model 		출력
(kw) 		전양정
(m) 		토출량
(㎥/min) 		회전수
RPM 		중량
(kg)
100 SGPT-4-150 15 15 2 1200 380
SGPT-4-220 22 15 2.5 1200 400
150 SGPT-6-220 22 15 3.2 1200 480
SGPT-6-300 30 18 3.2 1200 510
SGPT-6-370 37 20 3.2 1200 600
SGPT-6-450 45 15 5 1200 630
200 SGPT-8-550 55 15 6 1200 720
SGPT-8-750 75 20 8 900 750
250 SGPT-10-750 75 25 8 900 880

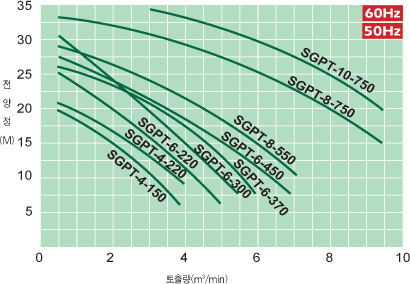

성능곡선도

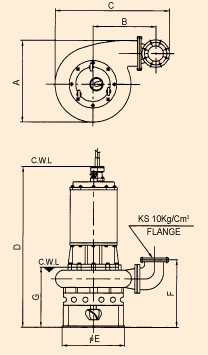

외형치수도

외형치수도
MODEL 구경 A B C D E F G
SGPT-4-150 100mm 540 375 860 1140 400 475 460
SGPT-4-220 100mm 650 400 930 1200 500 500 480
SGPT-6-220 150mm 650 400 920 1200 500 500 480
SGPT-6-300 150mm 700 300 1100 1400 550 575 560
SGPT-6-370 150mm 700 300 1100 1400 550 575 560
SGPT-6-450 150mm 700 300 1100 1400 550 575 560
SGPT-8-550 200mm 700 300 1100 1400 550 575 560
SGPT-8-750 200mm 800 350 1300 1600 550 600 580
SGPT-10-750 250mm 800 350 1300 1600 550 600 580

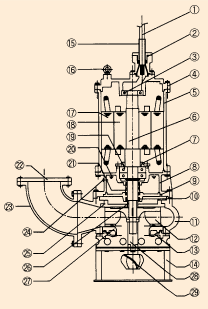

구조단면도

구조단면도
품번 품명 재질 품번 품명 재질
1 CAB TYRE CABLE - 16 EYE BOLT SS400
2 STUFFING BOX GC200 17 STATOR S-60
3 UPPER BEARING STB2 18 ROTOR S-60
4 MOTOR BRACKET GC200 19 LOWER BEARING STB2
5 MOTOR FRAME GC200 20 OIL TURBINE OIL
6 MOTOR SHAFT STS-410 21 MECHANICAL SEAL SIC/SIC
7 BEARING COVER GC200 22 FLANGE SS400
8 BEARING HOUSING GC200 23 ELBOW GCD500
9 WATER CHAMBER GC200 24 OIL BOLT SS400
10 OIL SEAL N.B.R 25 SLEEVE STS-410
11 PUMP CASING H-CR 26 IMPELLER DISK SSC-13
12 IMPELLER SSC-13 27 DELIVERY COVER SSC-13
13 SUCTION COVER SSC-13 28 CONNECTIVE STS-304
14 STAND SS400 29 CUTTER FAN SSC-13
15 PROTECTED N.B.R . . .
