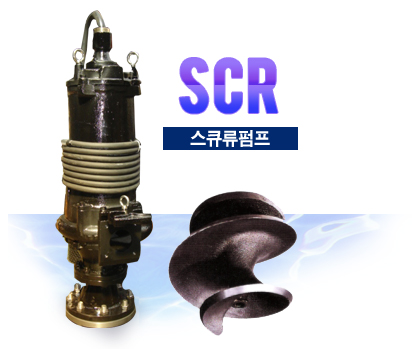

용도

  • 각종 고농도 슬러지 이송
  • 펄프 고농도 슬러지 이송
  • 과실, 어,패류 이송용
  • 하수 , 오 페수 처리용

특징

  • 완전무쇄형 임펠라로 막힘이나 폐감김이 없음
  • 고형물의 무손상 이송이 가능하고 내마모성이 우수
  • 이중메카니켈 및 오일 윤활에 의해 별도의 축봉수장치 불필요

표준사양

제조설비
구경
(mm)		 형식
(model)		 출력
(kw)		 전야정
(m)		 토출량
(㎥/min)		 회전수
80 SCR-3-22 2.2 10.5 0.6 1800
100 SCR-4-37 3.7 12.5 1 1800
SCR-4-55 5.5 13 1.5 1800
SCR-4-75 7.5 19 1.5 1800
150 SCR-6-110 11 20 2 1800
SCR-6-150 15 24 2 1800

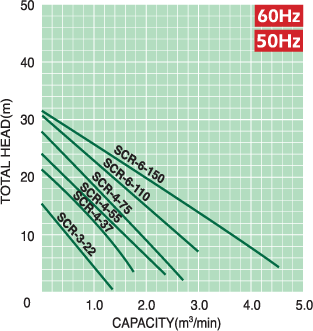

성능곡선도

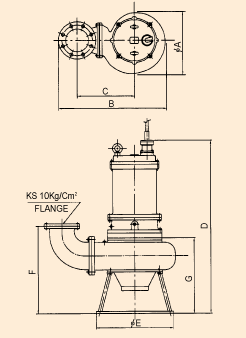

외형치수도

외형치수도
MODEL 구경 A B C D E F G
SCR-3-22 80 360 620 330 750 360 310 240
SCR-4-37 100 360 620 330 750 360 310 240
SCR-4-55 100 360 630 340 892 360 315 260
SCR-4-75 100 360 630 340 892 360 315 260
SCR-6-110 150 450 750 420 1025 450 350 310
SCR-6-150 150 450 750 420 1025 450 350 310

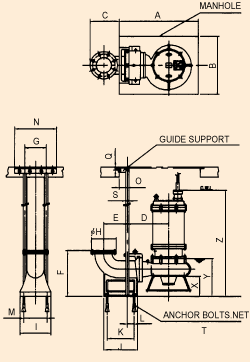

외형치수도
Model TO-SCR-
3-22		 TO-SCR-
4-37		 TO-SCR-
4-55		 TO-SCR-
4-75		 TO-SCR-
6-110		 TO-SCR-
6-150
A 700 700 700 700 1200 1200
B 450 450 450 450 850 850
C 258 286 286 286 330 330
D 230 270 270 270 270 270
E 225 276 276 276 290 290
F 290 340 340 340 480 480
G 80 100 100 100 280 280
H 185 210 210 210 280 280
I 220 250 250 250 400 400
J 250 290 290 290 410 410
K 180 200 200 200 300 300
L 20 19 19 19 90 90
M 170 200 200 200 300 300
N 230 300 300 300 380 380
O 60 95 95 95 100 100
Q 49 44 44 44 44 44
S 32 32 32 32 40 40
T 4-5/8-
150L		 4-M16X
150L		 4-M16X
150L		 4-M16X
150L		 4-M20X
200L		 4-
M20X
200L
X 100 154 154 154 200 200
Y 250 280 280 320 450 450
Z 670 775 775 920 1000 1000

구조단면도

구조단면도
품번 품명 재질 품번 품명 재질
1 CAB TYRE CABLE - 16 EYE BOLT SS400
2 STUFFING BOX GC200 17 STATOR S-60
3 UPPER BEARING STB2 18 ROTOR S-60
4 MOTOR BRACKET GC200 19 LOWER BEARING STB2
5 MOTOR FRAME GC200 20 OIL TURBINE OIL
6 MOTOR SHAFT STS-410 21 MECHANICAL SEAL SIC/SIC
8 BEARING HOUSING GC200 22 FLANGE SS400
10 OIL SEAL N.B.R 23 ELBOW GC200
11 PUMP CASING GC200 24 OIL BOLT SS400
12 IMPELLER GCD500 25 STAND SS400
13 SUCTION COVER GCD500 26 IMPELLER BOSS GC200
15 PROTECTED N.B.R 27 CASING COVER GC200
