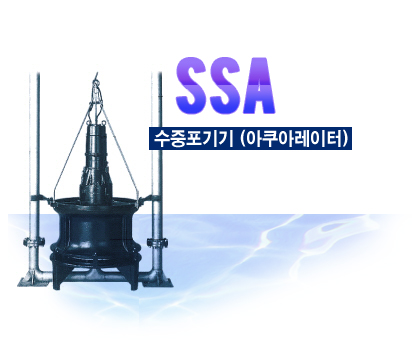

홈HOME > 제품소개 > 수중포기기 (아쿠아레이터)

용도

  • 하수처리장 폭기기 및 산소 공급용
  • 활성오니 폭기조 폭기용
  • 오ㆍ폐수처리장 오니 산소 공급용
  • 위생처리장 교반 및 폭기용, 협기조 교반용
  • 기타 수질정화에 필요한 산소공급 및 폭기에 사용

특징

  • 수심 및 폭기조 크기에 따른 다양한 현장 조건에 탄력적으로 사용
  • 대형 처리장에서도 사용가능
  • 기액 충돌로 발생하는 미세공기 입자에 의한 산소용해율 극대화
  • 상황에 따라 2단 치차 감속기의 부착으로 강력한 교반활동
  • 첨단과학 시스템에 의한 핵심부 설계로 높은 효율 발휘

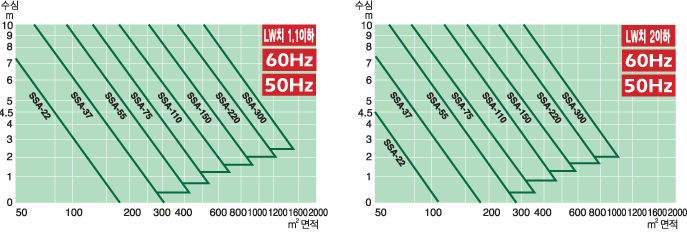

성능곡선도



표준사양

표준사양
형식 전동기출력 송기량 산소공급량 최대교반적용 최소순환수량
수심
4m 5m 6m
SSA-22 2.2 1.0~3.5 4.7~8.9 5.3~11.3 6.2~12.8 365 14
SSA-37 3.7 10.~1.6 5.6~16.1 6.6~19.0 7.4~21.9 615 23
SSA-55 5.5 2.0~9.0 9.5~24.1 11.5~28.3 13.5~32.5 915 35
SSA-75 7.5 3.0~12.0 14.0~33.0 26.5~39.0

19.0~44.0

 1250 50
SSA-110 11.5 5.0~18.0 22.5~48.0 26.5~56.5 30.0~64.5 1820 72
SSA-150 15.0 6.0~24.0 29.0~65.0 34.0~76.0 38.0~67.0 2500 95
SSA-220 22.0 8.0~38.0 37.0~92.0 44.0~110.0 51.0~128.0 3650 145
SSA-300 30.0 15.0~50.0 62.0~130.0 72.0~150.0 81.0~168.0 5000 260

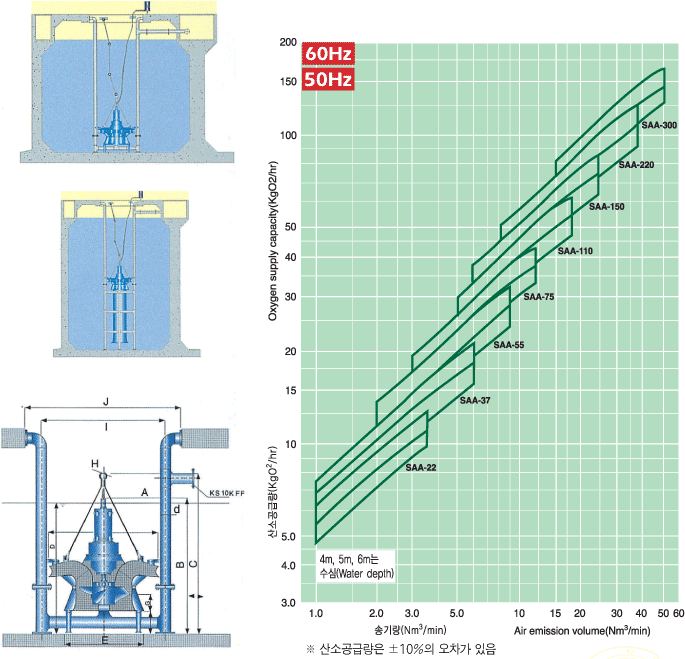

외형치수도

표준사양
형식 A B C D E F G H I J d
SSA-22 830 1320 1520 1200 600 160 100 30 910 1200 65A
SSA-37 950 1410 1620 1400 700 210 135 30 1150 1500 80A
SSA-55 1300 1865 2070

1600

 850 260 190 30 1370 1750 100A
SSA-75 1450 1865 2070 1750 960 300 210 30 1630 2050 125A
SSA-110 1700 2570 2895 1950 1100 350 270 70 1920 2380 150A
SSA-150 1900 2570 2895 2250 1300 425 310 70 2250 2740 150A
SSA-220 2400 2960 3265 2600 1520 550 380 100 2700 3275 200A
SSA-300 2600 3200 3650 3020 1700 650 440 100 3140 3780 250A
