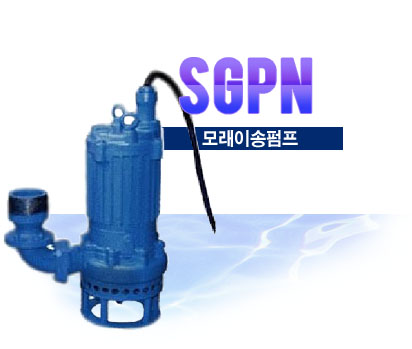

용도

  • Impeller 하부에 설치된 특수 Cutter Fan 에 의하여 침전 축적된 토사, 곤죽흙 등을 교반하면서 배출하 수 있다. 또 특수강 소재를 사용하므로 내구성이 강하다
  • 준설작업에 의하여 토사 곤죽흙의 채취, 배출, 구조설비의 슬러지 및 스케일이 포함된 용수 및 레미콘 플랜트 배출설비 등에 최적이다

특징

  • 지하철, 고층건물 지하실 공사
  • 항만, 하천공사의 준설작업
  • 모래채취용
  • 상수도 침전시 청소용
  • 제철소 용제 청소용
  • 화물선 선저청소용
  • 레미콘 공장 재활용 플랜트 설비용

표준사양

제조설비
Ø (mm) 형 식
Model		 출 력
kw		 전양정
m 		토출량
㎥ /min		 회전수
rpm		 중 량
Weight
80 SGPN-3-37 3.7 8 0.6 1800 120
100 SGPN-4-55 5.5 10 1 1800 160
SGPN-4-75 7.5 12 1.2 1800 200
SGPN-4-110 11 15 1.5 1800 250
SGPN-4-150 15 20 1.5 1800 290
150 SGPN-6-190 19 25 1.5 1800 300
SGPN-6-220 22 30 1.5 1800 350

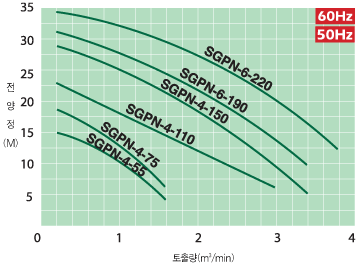

성능곡선도

외형치수도

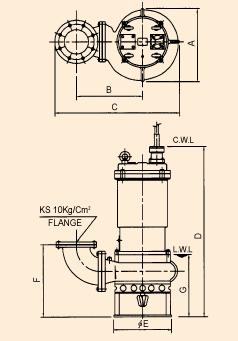

외형치수도
MODEL 구경 A B C D E F G
SGPN-3-37 80mm 360 330 680 750 360 310 240
SGPN-4-55 100mm 365 250 495 645 300 410 400
SGPN-4-75 100mm 365 250 495 645 300 410 400
SGPN-4-110 100mm 358 390 685 955 370 420 410
SGPN-4-150 100mm 385 390 685 955 370 420 410
SGPN-6-190 150mm 400 265 700 960 370 468 450
SGPN-6-220 150mm 400 265 700 960 370 468 450

구조단면도

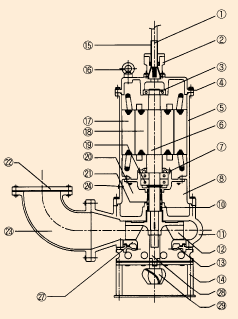

구조단면도
품번 품명 재질 품번 품명 재질
1 CAB TYRE CABLE - 16 EYE BOLT SS400
2 STUFFING BOX GC200 17 STATOR S-60
3 UPPER BEARING STB2 18 ROTOR S-60
4 MOTOR BRACKET GC200 19 LOWER BEARING STB2
5 MOTOR FRAME GC200 20 OIL TURBINE OIL
6 MOTOR SHAFT STS-410 21 MECHANICAL SEAL SIC/SIC
7 BEARING COVER GC200 22 FLANGE SS400
8 BEARING HOUSING GC200 23 ELBOW GDC200
9 WATER CHAMBER GC200 24 OIL BOLT SS400
10 OIL SEAL N.B.R 25 SLEEVE STS-410
11 PUMP CASING GC-200 26 IMPELLER DISK SSC-13
12 IMPELLER SSC-13 27 DELIVERY COVER SSC-13
13 SUCTION COVER SSC-13 28 CONNECTIVE STS-304
14 STAND SS400 29 CUTTER FAN SSC-13
15 PROTECTED N.B.R
